Graficzna zależność między dwiema zmiennymi potrafi powiedzieć o funkcji więcej niż sam wzór, zwłaszcza wtedy, gdy trzeba szybko ocenić, gdzie rośnie, gdzie spada i jakie ma ograniczenia. W praktyce wykres funkcji pokazuje od razu dziedzinę, miejsca zerowe, symetrię, a w przypadku trygonometrii także okres i amplitudę. Poniżej porządkuję to tak, żeby dało się z tego skorzystać na lekcji, w zadaniu domowym i na sprawdzianie.
Najkrócej, co trzeba umieć odczytać z rysunku
- Dziedzina mówi, dla jakich argumentów funkcja w ogóle istnieje.
- Zbiór wartości pokazuje, jakie wyniki mogą się pojawić na osi pionowej.
- Miejsca zerowe, przecięcia z osiami i ekstrema najczęściej da się wskazać bez liczenia całego wzoru.
- Przesunięcia, odbicia i skalowanie zmieniają kształt szybciej, niż wielu uczniów się spodziewa.
- W trygonometrii szczególnie ważne są okres, amplituda i faza, bo one od razu porządkują cały rysunek.
Co naprawdę pokazuje zależność narysowana na osi
Na osi współrzędnych każdy punkt ma postać (x, y), a w funkcji oznacza to po prostu: dla argumentu x wartość wynosi y. Dlatego taki rysunek nie jest ozdobą do wzoru, tylko skrótem całej informacji o zależności. Jeśli spojrzę na dobrze narysowany obraz funkcji, od razu widzę nie tylko pojedyncze punkty, ale też to, czy związek jest ciągły, gdzie ma przerwy i czy zachowuje jakąś symetrię.

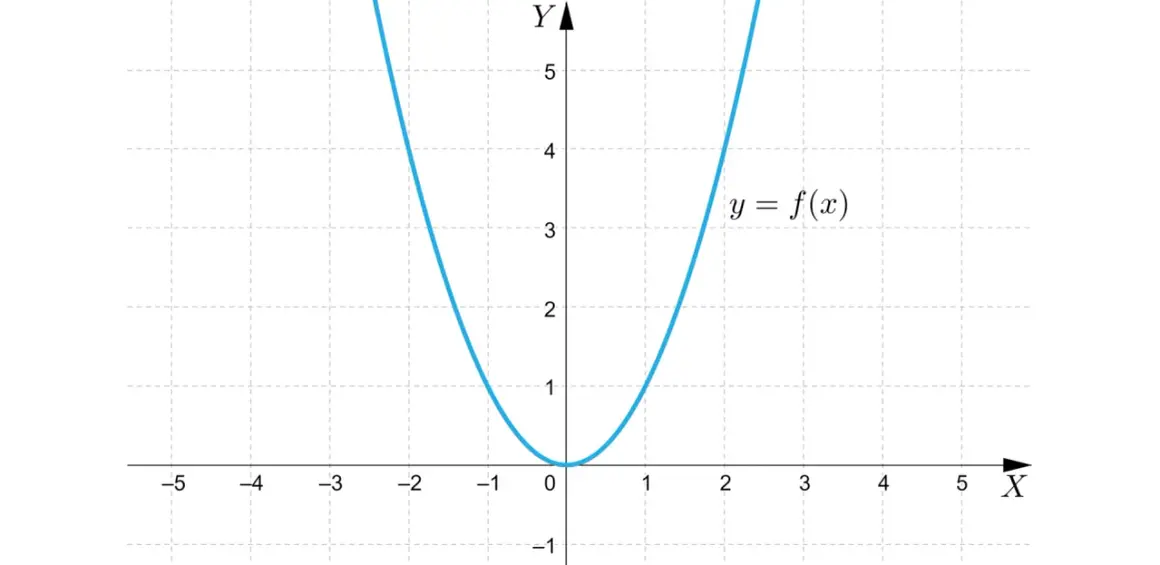

Ważne jest też to, że nie każdy obraz musi być gładką linią. Gdy dziedzina jest skończona, wykres składa się po prostu z kilku punktów. Dla przykładu funkcja określona na zbiorze {1, 2, 3} może mieć tylko trzy punkty i niczego między nimi nie trzeba dorysowywać. Z kolei dla f(x) = x² widzę od razu parabolę, minimum w punkcie (0, 0) i symetrię względem osi Oy. To właśnie dlatego przy analizie zawsze patrzę najpierw na typ zależności, a dopiero potem na szczegóły.
Kiedy już wiem, co rysunek oznacza jako całość, mogę przejść do odczytywania konkretnych własności. I tu najbardziej przydaje się porządny schemat patrzenia na każdy element osobno.
Jak czytać wykres funkcji bez zgadywania
Najwięcej błędów bierze się z tego, że ktoś patrzy na rysunek „ogólnie”, zamiast sprawdzać konkretne cechy po kolei. Ja zwykle robię to w tej samej kolejności, bo wtedy nic mi nie umyka i nie muszę wracać do zadania trzy razy.
| Cecha | Co odczytujesz z rysunku | Na co uważać |
|---|---|---|
| Dziedzina | Dla jakich argumentów funkcja jest określona | Przerwy, asymptoty i punkty wyłączone z rysunku łatwo przeoczyć |
| Zbiór wartości | Jakie wartości mogą pojawić się na osi pionowej | Minimum i maksimum nie zawsze są osiągane, czasem tylko „zbliżane” |
| Miejsca zerowe | Gdzie rysunek przecina oś poziomą | Jeśli punkt tylko dotyka osi, też trzeba to zapisać poprawnie |
| Przecięcie z osią pionową | Wartość dla x = 0, o ile należy do dziedziny | Nie wolno jej odczytywać, gdy zera nie ma w dziedzinie |
| Monotoniczność | Gdzie funkcja rośnie, maleje albo jest stała | Skala osi potrafi zmylić, jeśli patrzy się zbyt szybko |
| Ekstrema | Najwyższe i najniższe punkty na badanym przedziale | Nie każde lokalne maksimum jest maksimum globalnym |
| Symetria i okresowość | Czy obraz powtarza się lub odbija względem osi albo punktu | To szczególnie ważne przy sinusoidach, cosinusoidach i tangensie |
Na tym etapie warto mieć w głowie prostą zasadę: z rysunku odczytuję to, co widać, a nie to, czego się domyślam. Jeśli punkt jest pusty, przerwa jest prawdziwa. Jeśli krzywa nie dochodzi do jakiejś wartości, nie wolno jej dopisywać „na oko”. Właśnie ta dyscyplina najbardziej pomaga przy zadaniach szkolnych.
Kiedy ta lista staje się automatyczna, można przejść do drugiej strony tematu, czyli do poprawnego szkicowania własnego rysunku. I tu liczy się już nie intuicja, tylko kolejność kroków.
Jak narysować go od podstaw i nie zgubić dziedziny
Przy szkicowaniu zaczynam od pytania: co naprawdę wolno narysować? To znaczy, najpierw sprawdzam dziedzinę, a dopiero później dobieram punkty. Jeśli to pominę, łatwo połączyć coś, co powinno być przerwą, albo dopisać fragment, którego funkcja w ogóle nie ma.
- Ustalam dziedzinę i zaznaczam miejsca wyłączone z wykresu.
- Wybieram kilka wygodnych argumentów: zera, punkty symetrii, wartości „ładne” rachunkowo.
- Obliczam odpowiadające im wartości i zapisuję je w tabeli lub od razu na osi.
- Zaznaczam punkty w układzie współrzędnych.
- Łączę je zgodnie z typem funkcji: liniową prosto, kwadratową w łagodną parabolę, trygonometryczną jako fragment powtarzalny.
Dla przykładu przy f(x) = x² - 4 wybieram punkty (-2, 0), (0, -4), (2, 0), a także pomocniczo (-1, -3) i (1, -3). Już sam układ tych punktów pokazuje, że oś symetrii przechodzi przez x = 0, a minimum wypada w środku. Takie podejście jest znacznie pewniejsze niż rysowanie „z pamięci”, bo wymusza sprawdzenie danych.
W funkcji liniowej zwykle wystarczą dwa punkty, ale przy kwadratowej albo trygonometrycznej wolę brać ich więcej. Dla sinusa i cosinusa najczyściej wychodzi mi pełny okres, bo wtedy od razu widać rytm powtarzalności. Jeśli dziedzina jest skończona, nie łączę punktów bez namysłu, tylko zostawiam rysunek jako zbiór punktów. To drobiazg, ale bardzo często decyduje o poprawności odpowiedzi.
Po takim szkicu naturalnie pojawia się kolejny krok: zrozumienie, co z rysunkiem robią przesunięcia, odbicia i skale. Bez tego łatwo zgubić sens całej transformacji.
Przesunięcia i odbicia, które zmieniają obraz bardzo szybko
W praktyce wiele zadań sprowadza się do pytania: „jak zmienia się obraz, gdy do wzoru dodam coś albo odwrócę znak?”. Tu najbardziej pomaga mi myślenie o przesunięciu punktów, a nie o samym wzorze. Kiedy widzę regułę, wiem od razu, w którą stronę pójdzie cały rysunek.
| Zapis | Co dzieje się z obrazem | Krótki przykład |
|---|---|---|
| f(x - a) | Przesunięcie w prawo o a | f(x - 2) przesuwa wszystko o 2 jednostki w prawo |
| f(x + a) | Przesunięcie w lewo o a | f(x + 3) przesuwa obraz o 3 jednostki w lewo |
| f(x) + b | Przesunięcie w górę o b | f(x) + 1 podnosi każdy punkt o 1 |
| f(x) - b | Przesunięcie w dół o b | f(x) - 2 obniża cały rysunek o 2 |
| -f(x) | Odbicie względem osi poziomej | Wszystkie wartości zmieniają znak |
| f(-x) | Odbicie względem osi pionowej | To ważne przy symetrii wykresu |
| a·f(x) | Rozciągnięcie albo spłaszczenie w pionie | 2·f(x) podwaja wartości na osi pionowej |
| f(bx) | Zmiana skali w poziomie | W trygonometrii wpływa to bezpośrednio na okres |
W trygonometrii te reguły są szczególnie ważne. Dla zapisu y = a sin(bx + c) + d amplituda wynosi |a|, okres podstawowy zmienia się do 2π / |b|, a przesunięcie pionowe wynika z d. Gdy ktoś rozumie ten układ, przestaje rysować sinus i cosinus „na wyczucie”, a zaczyna budować je świadomie. To samo dotyczy tangensa, tylko tam trzeba jeszcze pamiętać o asymptotach.
Skoro wiadomo już, jak działa przekształcanie obrazu, warto zatrzymać się przy rzeczach, które najczęściej psują wynik. To właśnie błędy, a nie teoria, najczęściej zabierają punkty.
Najczęstsze błędy, przez które rysunek myli
W szkolnych zadaniach najwięcej problemów nie robią trudne wzory, tylko drobne zaniedbania. Ja najczęściej widzę te same potknięcia, więc warto je mieć z tyłu głowy zanim zacznie się rysować lub odczytywać własności.
- Łączenie punktów mimo przerwy w dziedzinie. Jeśli funkcja ma wyłączony argument, nie wolno „domalowywać” ciągłości.
- Ignorowanie asymptot. Przy tangensie albo funkcjach wymiernych to błąd, który całkowicie zmienia obraz.
- Mylenie szkicu z dokładnym rysunkiem. Szkic ma oddać kształt i cechy, ale nie wymaga artystycznej precyzji.
- Odczytywanie monotoniczności bez sprawdzenia skali. Na małym fragmencie wszystko może wyglądać podobnie, a jednak oznaczać co innego.
- Pomijanie punktów charakterystycznych. Minimum, maksimum, przecięcie z osiami i symetria często rozwiązują połowę zadania.
Warto też pamiętać, że skala osi może optycznie zafałszować kształt. Dwa rysunki tej samej funkcji przy różnych jednostkach wyglądają inaczej, choć matematycznie opisują dokładnie to samo. Dlatego ja zawsze sprawdzam, czy osie są podpisane i czy jednostki są równe. To mały nawyk, ale bardzo skuteczny.
Gdy te pułapki są już jasne, łatwiej przejść do zastosowań, które w trygonometrii naprawdę robią różnicę. Tu obraz działa szybciej niż rachunek, zwłaszcza przy zadaniach z kątami i okresowością.
Dlaczego w trygonometrii wykres oszczędza mnóstwo czasu
W funkcjach trygonometrycznych rysunek nie jest dodatkiem, tylko jednym z głównych narzędzi pracy. Sinus i cosinus są okresowe, więc od razu widać, że ich obraz się powtarza. Tangens z kolei ma pionowe asymptoty i to też najlepiej pokazuje właśnie rysunek, a nie sam zapis algebraiczny.
Jeśli patrzę na podstawowy sinus, widzę cztery rzeczy niemal od razu: zera, amplitudę równą 1, okres 2π i symetrię. Przy cosinusie obraz wygląda podobnie, ale przesunięcie względem osi poziomej jest inne, więc łatwo odczytać wartości dla konkretnych kątów. To szczególnie przydatne w zadaniach, w których trzeba powiązać kąt z wartością funkcji albo z interpretacją w trójkącie.
Najbardziej praktyczny jest jednak zapis przekształcony, na przykład y = 2 sin(x - π/3) + 1. Tu z samego wzoru odczytuję, że amplituda wynosi 2, cały obraz przesunął się w prawo o π/3, a potem w górę o 1. Nie muszę budować wszystkiego punkt po punkcie, jeśli rozumiem regułę działania. To ogromna oszczędność czasu, zwłaszcza w zadaniach maturalnych i w ćwiczeniach, gdzie trzeba szybko porównać kilka zależności.
Trygonometria lubi też zadania odwrotne: dostajesz rysunek i masz odtworzyć wzór albo odczytać kąty. Wtedy najbardziej liczą się charakterystyczne punkty, okres i przesunięcie. Gdy te elementy są uporządkowane, cały temat staje się dużo mniej losowy.
Jak ćwiczyć, żeby z samego rysunku wyciągać pewne wnioski
Jeśli mam polecić jedno ćwiczenie, wybieram krótkie, ale regularne powtarzanie: raz odczyt własności z gotowego obrazu, raz szkic z tabeli wartości, a raz dopasowanie wzoru do rysunku. Taki rytm działa lepiej niż długie, jednorazowe „zakuwanie”, bo uczy rozpoznawania schematów.
- Zacznij od trzech typów: prostej, paraboli i sinusa.
- Do każdego rysunku wypisz dziedzinę, miejsca zerowe, ekstremum i monotoniczność.
- Porównaj własny szkic z wynikiem z podręcznika albo z zadania i sprawdź, gdzie pojawił się błąd.
- Ćwicz na różnych skalach osi, żeby nie uzależniać się od jednego „ładnego” układu.
- W trygonometrii zapisuj od razu okres, amplitudę i przesunięcie, bo to porządkuje cały obraz.
Ja zwykle zaczynam od funkcji łatwych, ale nie zostaję na nich zbyt długo. Dopiero przejście do bardziej złożonych przykładów pokazuje, czy naprawdę rozumiem zależność między wzorem a obrazem. Jeśli ten nawyk wejdzie w rutynę, rysunek przestaje być zgadywanką, a staje się narzędziem do szybkiego i pewnego rozwiązania zadania.
