Skala porządkuje relację między rzeczywistym obiektem a jego zapisem na mapie, planie albo rysunku technicznym. W praktyce decyduje o tym, czy z odcinka na kartce odczytasz 200 m, 2 km czy detal większy od oryginału. Poniżej rozkładam temat na proste części: jak czytać skalę, jakie są jej najważniejsze zapisy i jak bezbłędnie przeliczać odległości oraz wymiary.
Najkrócej: skala to proporcja, która mówi, ile razy zapis różni się od rzeczywistości
- Najczęściej spotkasz zapis liczbowy, mianowany i liniowy.
- W kartografii „duża skala” oznacza mały mianownik, więc więcej szczegółów.
- W rysunku technicznym skala 1:1 jest naturalna, a 2:1 oznacza powiększenie.
- Przeliczenia długości opierają się na proporcji, więc można je zapisać jak prostą funkcję liniową.
- Najczęstsze błędy wynikają z pomylenia jednostek, mylenia długości z polem powierzchni i nieczytelnej podziałki po wydruku.
Jak czytać skalę bez zgadywania
Ja patrzę na skalę przede wszystkim jak na zależność proporcjonalną. Jeśli zapis ma postać 1:n, to 1 jednostka na rysunku odpowiada n jednostkom w rzeczywistości. W języku algebry można to zapisać bardzo prosto: długość rzeczywista = długość na rysunku × n. To dokładnie ten typ zależności, który świetnie pokazuje funkcja liniowa przechodząca przez początek układu współrzędnych.
Ważne jest jeszcze jedno: skala nie mówi sama z siebie o dokładności pomiaru. Mapa w dużej skali może być bardzo czytelna, ale jeśli została źle opracowana, nadal będzie myląca. Dlatego zawsze rozróżniam dwa pytania: „jak duży jest zapis względem rzeczywistości?” i „jak precyzyjnie został wykonany?”. To nie to samo.
Jeśli zrozumiesz tę różnicę, łatwiej będzie Ci ocenić, który zapis skali przyda się w mapie, a który w rysunku technicznym. I właśnie do tego przechodzę w następnej części.
Trzy zapisy, które spotkasz najczęściej
W praktyce najczęściej pracuje się z trzema sposobami zapisu skali. Każdy jest użyteczny, ale inny problem rozwiązuje najlepiej. Poniżej zestawiam je bez zbędnego ozdabiania, bo tu liczy się czytelność.
| Rodzaj zapisu | Jak wygląda | Co daje w praktyce | Najlepsze zastosowanie |
|---|---|---|---|
| Skala liczbowa | 1:25 000, 1:100, 5:1 | Jest zwięzła i jednoznaczna, łatwa do przeliczenia | Mapy, plany, rysunki techniczne, dokumentacja |
| Skala mianowana | 1 cm = 250 m, 1 cm = 10 cm | Od razu pokazuje sens przeliczenia bez liczenia w głowie | Materiały dla uczniów, opisy przy mapach i schematach |
| Podziałka liniowa | Graficzny pasek z odcinkami 0, 1 km, 2 km | Zostaje czytelna nawet po powiększeniu lub zmniejszeniu wydruku | Mapy turystyczne, mapy ścienne, pliki PDF |
Gdy mam wskazać najpraktyczniejszy zapis do codziennego użycia, zwykle stawiam na podziałkę liniową w materiałach wizualnych i na zapis liczbowy w dokumentacji technicznej. Podziałka dobrze znosi skalowanie obrazu, ale pod jednym warunkiem: plik nie może być zniekształcony nierówno w poziomie i pionie. To drobiazg, który potrafi całkowicie zepsuć odczyt.
Ten sam temat prowadzi do kolejnego rozróżnienia, które często sprawia kłopot: duża i mała skala nie oznaczają tego samego w geografii, co w potocznym języku.
Duża i mała skala nie znaczą tego samego w geografii
W kartografii duża skala oznacza mały mianownik, a więc większy poziom szczegółu. Mapa 1:5 000 pokaże więcej niż mapa 1:500 000. To brzmi przewrotnie, ale właśnie dlatego warto to zapamiętać raz, porządnie. Im mniejszy mianownik, tym większy obraz obiektów na mapie i tym więcej detali da się zmieścić.
Dla porządku warto rozdzielić trzy sytuacje:
- Skala naturalna 1:1 - rysunek ma dokładnie taki sam wymiar jak obiekt.
- Skala zmniejszająca - np. 1:10, 1:100, 1:25 000; stosuje się ją w mapach i planach.
- Skala zwiększająca - np. 2:1, 5:1; przydaje się w rysunku technicznym, gdy trzeba pokazać mały detal bardzo wyraźnie.
Właśnie tu widać różnicę między kartografią a techniką. Na mapie zazwyczaj upraszczamy obraz przestrzeni, czyli dokonujemy generalizacji kartograficznej - skracamy, redukujemy albo symbolizujemy to, co w terenie byłoby zbyt drobne. W rysunku technicznym bywa odwrotnie: mały element powiększa się po to, by dało się odczytać jego kształt, otwór, rowek czy połączenie.
Po tym rozróżnieniu łatwiej przejść do rachunku, bo przeliczanie skali przestaje być zgadywaniem, a staje się zwykłą proporcją.
Jak przeliczać odległość i pole powierzchni

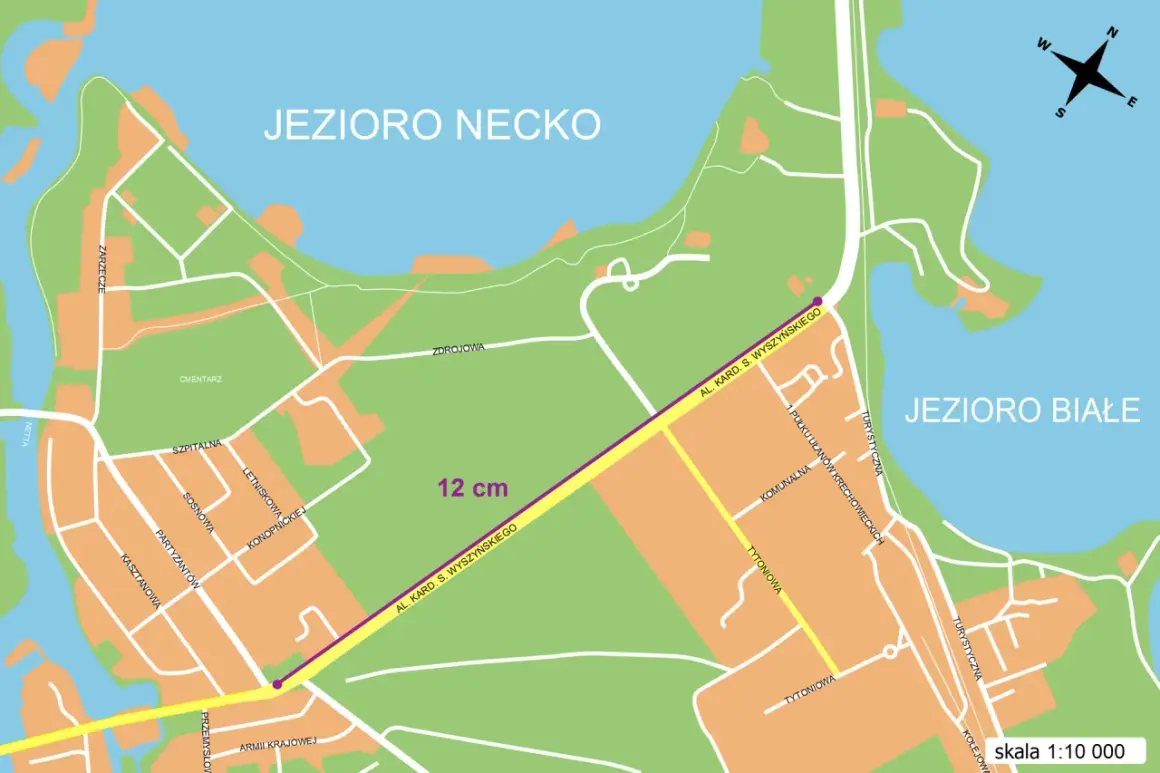

Najprostsza reguła brzmi: najpierw ujednolić jednostki, potem pomnożyć albo podzielić przez mianownik skali. Jeśli skala ma postać 1:n, to długość rzeczywista jest n razy większa od długości na mapie lub rysunku. Jeśli masz skale zwiększającą, np. 5:1, to dzieje się odwrotnie - rzeczywistość jest pięć razy mniejsza od zapisu.
- Odczytaj zapis skali i sprawdź, czy jest zmniejszający, naturalny czy zwiększający.
- Zamień wszystko na te same jednostki, najlepiej na centymetry albo milimetry.
- Policz długość rzeczywistą lub długość na rysunku, korzystając z proporcji.
- Jeśli liczysz pole powierzchni, pamiętaj, że działa kwadrat skali, a nie sam mianownik.
Przykład pierwszy: mapa w skali 1:25 000. Odcinek ma 2,4 cm. To oznacza 2,4 × 25 000 cm, czyli 60 000 cm, a więc 600 m. Przykład drugi: rysunek w skali 5:1. Jeśli detal na papierze ma 18 mm, to rzeczywisty element ma 18 ÷ 5, czyli 3,6 mm.
Przy polach powierzchni trzeba uważać jeszcze bardziej. Skala 1:100 nie oznacza, że pole rzeczywiste jest 100 razy większe, tylko 10 000 razy większe, bo długości rosną liniowo, a pola - kwadratowo. To jeden z tych momentów, w których uczniowie najczęściej popełniają błąd, choć sam rachunek jest bardzo prosty.
Skoro już wiadomo, jak liczyć, warto zobaczyć, gdzie poszczególne zapisy sprawdzają się najlepiej w praktyce.
Gdzie który zapis skali sprawdza się najlepiej
Nie ma jednego najlepszego wariantu do wszystkiego. Ja dobieram go do zadania: inne potrzeby ma mapa turystyczna, inne plan mieszkania, a jeszcze inne rysunek części maszynowej. Właśnie dlatego użyteczność skali zależy od tego, co chcesz pokazać i jak bardzo zależy Ci na szczegółach.
| Zastosowanie | Typowy zapis | Dlaczego to działa |
|---|---|---|
| Plan mieszkania | 1:50, 1:100 | Widać ściany, drzwi i podstawowe wymiary bez nadmiaru detali |
| Plan miasta | 1:1 000, 1:5 000, 1:10 000 | Można pokazać ulice, budynki i ważne obiekty miejskie |
| Mapa turystyczna | 1:25 000, 1:50 000 | Wystarcza do planowania trasy, odcinków i orientacji w terenie |
| Mapa przeglądowa | 1:250 000 i mniejsze | Daje szeroki obraz obszaru, ale bez drobnych szczegółów |
| Rysunek techniczny detalu | 2:1, 5:1, 10:1 | Pozwala pokazać mały element z dokładnością potrzebną do wykonania |
Ta tabela dobrze pokazuje jedną rzecz: im większy zakres przestrzeni chcesz objąć, tym zwykle mniejsza skala. Im ważniejszy jest detal, tym częściej stosuje się powiększenie albo większy poziom szczegółu. I właśnie tutaj wchodzą typowe błędy, które potrafią zepsuć całe zadanie.
Najczęstsze błędy, które psują wynik
Najwięcej problemów widzę zwykle nie w samym wzorze, ale w pośpiechu i nieuwadze. Skala jest prostą proporcją, lecz łatwo pomylić zapis, jednostkę albo rodzaj obliczenia. To są błędy banalne, ale bardzo kosztowne, bo dają wynik pozornie poprawny.
- Mieszanie centymetrów, milimetrów i metrów w jednym obliczeniu.
- Traktowanie 1:1 000 jako „większej” skali niż 1:500.
- Używanie wzoru na długość tam, gdzie trzeba liczyć pole powierzchni.
- Zapominanie, że wydruk lub zrzut ekranu może być powiększony albo zmniejszony.
- Odczytywanie podziałki liniowej po zniekształceniu obrazu, np. po nierównym rozciągnięciu grafiki.
- Zakładanie, że skala mówi coś o jakości danych, choć naprawdę mówi tylko o relacji wymiarów.
Jeśli miałbym wskazać jedną praktyczną zasadę ochronną, byłaby to kontrola jednostek na końcu każdego obliczenia. Sam zapis skali często wygląda niewinnie, ale właśnie jednostki zdradzają, czy wynik ma sens. Gdy pojawia się metr tam, gdzie powinien być milimetr, błąd zwykle widać od razu.
To prowadzi do najważniejszego wniosku: skala przestaje być trudna wtedy, gdy traktujesz ją jak prostą regułę proporcji, a nie jak osobny, tajemniczy dział matematyki.
Jedna reguła, która porządkuje cały temat
Jeśli mam zostawić Ci tylko jedną myśl, to tę: zawsze sprawdzaj, co porównujesz - długość, pole czy detal - i dopiero potem licz. W praktyce wystarczy krótki schemat: odczytaj zapis skali, sprawdź jednostki, ustal, czy obiekt jest pomniejszony czy powiększony, a następnie wykonaj przeliczenie proporcjonalne. Tak samo działa mapa, plan i rysunek techniczny.
Właśnie dlatego skala jest tak przydatna w nauce algebry i funkcji. Pokazuje, że zależność między dwoma wielkościami może być prosta, przewidywalna i bardzo użyteczna. Gdy uczysz się ją czytać bez pośpiechu, łatwiej potem rozumiesz nie tylko mapy i rysunki, ale też zadania z proporcji, wykresów i zależności liniowych.
