Powiększenie zapisane jako skala 2:1 oznacza, że rysunek albo schemat jest dwa razy większy od rzeczywistego obiektu. W praktyce trzeba umieć nie tylko odczytać taki zapis, lecz także przeliczyć długości, odróżnić go od skali zmniejszającej i zrozumieć, co dzieje się z polem, kątem oraz podobieństwem figur. W tym tekście rozkładam temat na proste zasady, przykłady i typowe pułapki.
Najważniejsze informacje w skrócie
- Powiększenie 2:1 oznacza, że każdy odcinek na rysunku jest dwa razy dłuższy niż w rzeczywistości.
- To podziałka powiększająca, używana głównie do małych detali w rysunku technicznym.
- Przy takim przeliczeniu długości mnożysz przez 2, pole przez 4, a objętość przez 8.
- Kąty nie zmieniają się, więc figura nadal jest podobna do oryginału.
- W kartografii taki zapis jest nietypowy, bo mapa zwykle przedstawia teren w skali zmniejszającej.
- Najczęstszy błąd to mylenie kierunku przeliczenia i traktowanie 2:1 jak 1:2.
Co oznacza zapis 2:1 w praktyce
Najprościej ujmując, jest to informacja o relacji między rysunkiem a rzeczywistością. Jeśli coś ma skalę 2:1, to 2 jednostki na rysunku odpowiadają 1 jednostce w rzeczywistym obiekcie. Innymi słowy, detal został powiększony, żeby był lepiej widoczny, łatwiejszy do wymiarowania i prostszy w analizie.
W rysunku technicznym taka podziałka pojawia się wtedy, gdy element jest zbyt mały, by sensownie pokazać go w rozmiarze naturalnym. Dobry przykład to gwint, mały otwór, cienka krawędź albo fragment złożonego mechanizmu. W geometrii patrzę na to jak na figurę podobną z współczynnikiem podobieństwa równym 2.

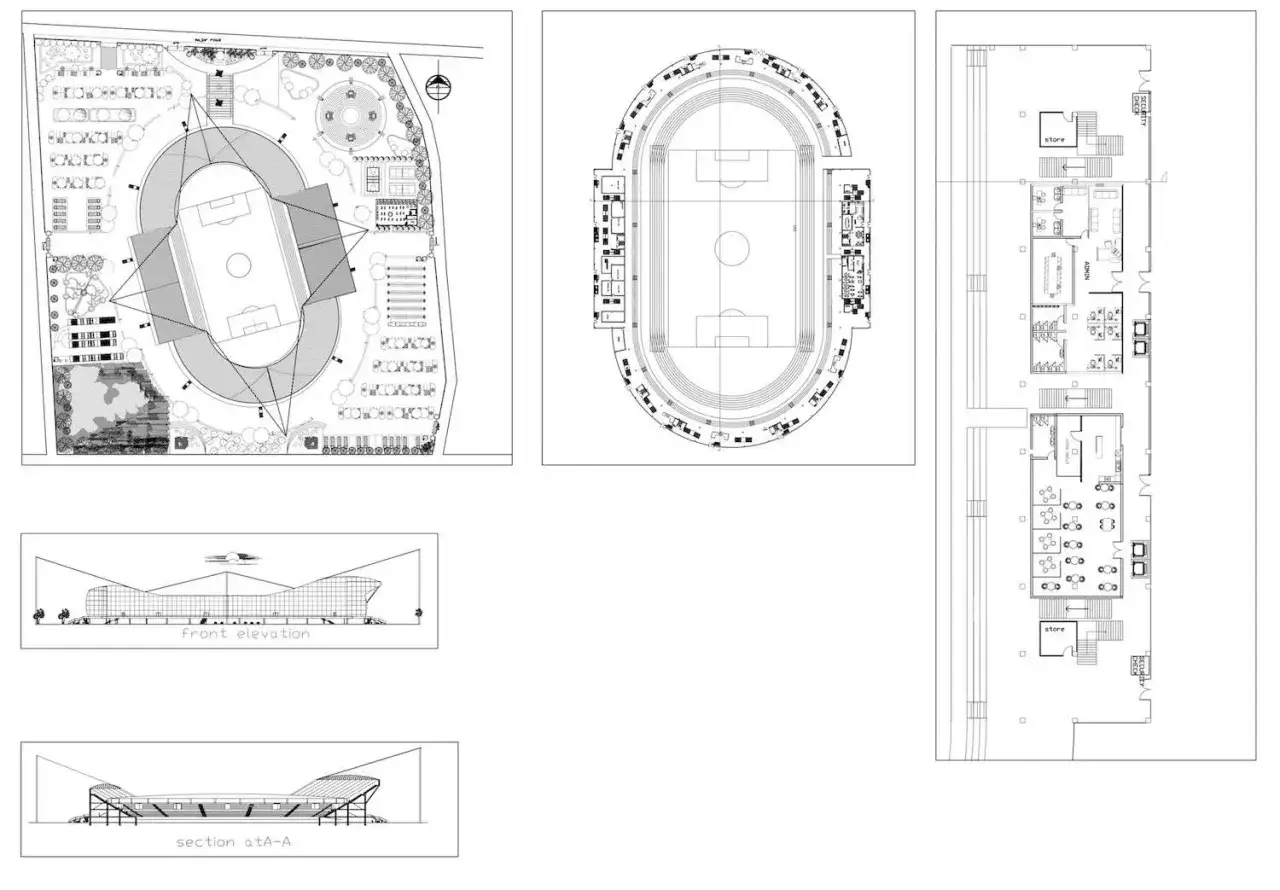

W rysunku technicznym
W technice taka skala jest po prostu narzędziem czytelności. Nie służy do „upiększania” rysunku, tylko do tego, żeby detal dało się dokładnie odczytać i zwymiarować. To ważne, bo przy małych elementach pojedynczy milimetr różnicy może zmienić sposób wykonania części.
Przeczytaj również: Trapez - typy, wzory, trygonometria. Licz bez pomyłek
W kartografii
W kartografii sytuacja wygląda inaczej. Klasyczna mapa pokazuje większy obszar na mniejszej powierzchni, więc najczęściej używa skal zmniejszających, a nie powiększających. Jeśli pojawia się zapis 2:1, trzeba sprawdzić, czy chodzi o fragment, szkic, materiał dydaktyczny albo schemat, a nie o zwykłą mapę terenu. Tu właśnie łatwo o nieporozumienie, dlatego zawsze warto czytać opis całego materiału, a nie sam zapis liczbowy.
Jak przeliczać długości bez błędu
Przeliczanie jest bardzo proste, jeśli pilnujesz kierunku działania. Z perspektywy rysunku wszystko ma być dwa razy większe, więc wychodzi wzór: długość na rysunku = długość rzeczywista × 2. Jeśli liczysz odwrotnie, dzielisz przez 2.
To właśnie tutaj najczęściej pojawia się pomyłka. Uczeń widzi zapis 2:1 i automatycznie mnoży albo dzieli bez zastanowienia. Ja zawsze radzę zadać sobie jedno pytanie: co jest większe - rysunek czy obiekt? W tym przypadku większy jest rysunek, więc to on dostaje współczynnik 2.
| Wymiar rzeczywisty | Wymiar na rysunku | Co to znaczy w praktyce |
|---|---|---|
| 5 mm | 10 mm | Detal został powiększony dwukrotnie |
| 12 mm | 24 mm | Na rysunku widać element wyraźniej niż w naturze |
| 3 cm | 6 cm | Każdy odcinek zachowuje ten sam kierunek, ale większą długość |
| 7,5 cm | 15 cm | Przeliczenie działa tak samo niezależnie od jednostki |
Jeśli chcesz wrócić z rysunku do rzeczywistego wymiaru, po prostu dzielisz wynik przez 2. To brzmi banalnie, ale właśnie ta banalność ratuje najwięcej punktów w zadaniach szkolnych i egzaminacyjnych.
Co zmienia powiększenie, a co pozostaje bez zmian
To pytanie jest ważniejsze, niż się na pierwszy rzut oka wydaje. W geometrii nie chodzi tylko o długości, ale też o własności figury. Przy powiększeniu 2:1 zmieniają się odcinki, natomiast kąty pozostają takie same. Oznacza to, że figura zachowuje podobieństwo, tylko jej rozmiar jest większy.
- Długości boków rosną 2 razy.
- Pole figury rośnie 4 razy, bo zależy od kwadratu skali.
- Objętość bryły rośnie 8 razy, jeśli wszystkie wymiary liniowe są powiększone dwukrotnie.
- Kąty się nie zmieniają, więc trójkąt nadal ma te same miary kątów.
- Wartości funkcji trygonometrycznych dla tego samego kąta pozostają takie same.
To ostatnie bywa niedoceniane. Jeśli w trójkącie prostokątnym zwiększysz wszystkie boki dwa razy, sinus, cosinus i tangens tego samego kąta nie ulegną zmianie, bo zależą od proporcji, a nie od samej wielkości figury. Właśnie dlatego podobieństwo figur tak dobrze łączy się z trygonometrią.
Dobry przykład to trójkąt o bokach 3, 4 i 5. Po powiększeniu otrzymujesz 6, 8 i 10. Kąt prosty i kąty ostre zostają te same, a zatem relacje trygonometryczne też pozostają identyczne. To bardzo praktyczna rzecz w zadaniach, bo pozwala odróżnić zmianę skali od zmiany kształtu.
Rysunek techniczny i mapa nie traktują skali tak samo
Tu pojawia się najważniejsze rozróżnienie: w technice powiększenie jest naturalne, w kartografii - dużo rzadsze. Na planach i mapach zwykle spotykasz skale zmniejszające, bo zadaniem mapy jest pokazanie większego obszaru na mniejszym arkuszu. W rysunku technicznym jest odwrotnie: chodzi o to, by mały element stał się czytelny.
| Kontekst | Jak czytać zapis | Co jest typowe | Na co uważać |
|---|---|---|---|
| Rysunek techniczny | Rysunek jest 2 razy większy niż detal | Małe części, przekroje, detale konstrukcyjne | Nie myl skali z wymiarem rzeczywistym wpisanym obok |
| Kartografia | Takie powiększenie jest nietypowe | Plany, szkice, wycinki, materiały pomocnicze | Sprawdź, czy materiał nie pokazuje tylko fragmentu obszaru |
| Zadania szkolne | Trzeba przeliczyć długości, a nie interpretować „na oko” | Geometria, podobieństwo figur, proste obliczenia | Nie mieszaj skali liniowej z polem i objętością |
W praktyce szkolnej i egzaminacyjnej najbezpieczniej jest trzymać się jednej zasady: najpierw ustalam, co oznacza jednostka w zapisie skali, a dopiero potem wykonuję obliczenia. To ogranicza liczbę błędów niemal natychmiast.
Najczęstsze błędy przy odczytywaniu
Najwięcej problemów nie wynika z samej matematyki, tylko z pośpiechu. Widziałem wiele zadań, w których wynik był o połowę za duży albo za mały, bo ktoś przeliczył skalę w złą stronę. Poniżej są pomyłki, które pojawiają się najczęściej.
- Mylenie 2:1 z 1:2 i odwracanie znaczenia powiększenia.
- Mnożenie pola przez 2 zamiast przez 4.
- Przyjmowanie, że kąty też się zmieniają, choć w figurach podobnych pozostają takie same.
- Ignorowanie jednostek i mieszanie milimetrów z centymetrami w jednym rachunku.
- Zakładanie, że skala dotyczy tylko długości jednej krawędzi, a nie całego kształtu.
- Patrzenie wyłącznie na zapis liczbowy bez sprawdzenia, czy chodzi o rysunek techniczny, mapę czy schemat.
Jeśli mam dać jedną praktyczną radę, to brzmi ona tak: zapisuj przy obliczeniach pełną zależność słownie. Na przykład: „na rysunku dwa razy więcej niż w rzeczywistości” albo „w rzeczywistości połowa tego, co na rysunku”. Taki prosty nawyk mocno zmniejsza liczbę pomyłek.
Co warto zapamiętać przy zadaniach z podobieństwem figur
W zadaniach geometrycznych najlepiej traktować taki zapis jak klasyczne podobieństwo z jednym współczynnikiem skali. Najpierw sprawdź, czy liczysz długość, pole czy objętość, bo od tego zależy potęga współczynnika. Potem dopiero przechodź do rachunków, zamiast od razu wpisywać liczby do wzoru.
- Długości zmieniają się liniowo, więc mnożysz albo dzielisz przez 2.
- Pole reaguje kwadratowo, więc przy dwukrotnym powiększeniu rośnie czterokrotnie.
- Objętość reaguje sześciennie, więc przy dwukrotnym powiększeniu rośnie ośmiokrotnie.
- Kąty się nie zmieniają, dlatego funkcje trygonometryczne dla tego samego kąta zostają takie same.
Jeśli zapamiętasz tylko jedno zdanie, niech będzie takie: powiększenie 2:1 nie zmienia kształtu, tylko rozmiar. To właśnie ta cecha sprawia, że pojęcie jest tak użyteczne w geometrii, trygonometrii i rysunku technicznym.
