Na mapie, planie albo rysunku technicznym jeden centymetr nie zawsze znaczy to samo. Ta skala decyduje, czy z rysunku da się wiarygodnie odczytać odległość, pole albo proporcje między obiektami. W tym tekście pokazuję, jak czytać zapis 1:n, jak przeliczać odcinki, czym różni się zapis liczbowy od graficznego i dlaczego w geometrii tak ważne są podobieństwo figur oraz trójkątów.
Najważniejsze zasady odczytywania podziałki na mapie i rysunku
- Zapis 1:n mówi, ile razy wymiar na papierze został zmniejszony względem rzeczywistości.
- Przy obliczeniach najpierw ujednolicam jednostki, a dopiero potem mnożę albo dzielę.
- Im większy mianownik, tym mniej szczegółów widać na mapie.
- W rysunku technicznym spotyka się także powiększenie, na przykład 2:1 albo 5:1.
- Długości zmieniają się liniowo, ale pola powierzchni rosną lub maleją z kwadratem tego współczynnika.
- Podziałka graficzna jest bezpieczniejsza, gdy wydruk lub plik może zostać przeskalowany.
Jak odczytać zapis 1:n i przełożyć go na metry
Najprostsza zasada brzmi tak: 1 jednostka na rysunku odpowiada n takim samym jednostkom w rzeczywistości. Jeśli widzę zapis 1:100, to 1 cm na planie oznacza 100 cm w terenie, czyli 1 m. Przy 1:25 000 1 cm odpowiada już 25 000 cm, a więc 250 m. To właśnie dlatego przy obliczeniach zawsze zaczynam od jednostek, bo bez tego łatwo pomylić centymetry z metrami i dostać wynik, który wygląda poprawnie, ale nie ma sensu.
| Zapis | Znaczenie | Praktyczny przykład |
|---|---|---|
| 1:1 | Wymiar na rysunku jest taki sam jak w rzeczywistości | Wzór elementu, który ma się odczytywać bez przeliczeń |
| 1:100 | 1 cm na planie to 100 cm w terenie | Plan mieszkania, szkic wnętrza, prosty projekt pomieszczenia |
| 1:25 000 | 1 cm na mapie to 250 m w rzeczywistości | Mapa piesza lub turystyczna |
| 2:1 | Rysunek jest dwa razy większy od obiektu | Detal techniczny, który trzeba pokazać wyraźniej |
W praktyce korzystam z prostego schematu: sprawdzam zapis, zamieniam jednostki na wspólne, a potem liczę proporcją. Jeśli na planie mieszkania odcinek ma 4,5 cm w skali 1:50, to rzeczywisty wymiar wynosi 225 cm, czyli 2,25 m. Taki wynik nie bierze się z pamięci, tylko z konsekwentnego przeliczenia. Gdy ten mechanizm jest jasny, dużo łatwiej odróżnić zapis liczbowy od innych sposobów przedstawiania wymiarów.
Jakie formy zapisu spotyka się najczęściej
W szkolnych zadaniach i w praktyce technicznej najczęściej pojawiają się trzy formy zapisu. Każda z nich mówi o tej samej relacji, ale robi to inaczej i w innych sytuacjach bywa wygodniejsza. Ja zwykle patrzę nie tylko na samą liczbę, lecz także na to, czy rysunek ma służyć do szybkiego odczytu, do dokładnych obliczeń, czy do pracy po wydruku.
| Rodzaj zapisu | Jak wygląda | Co daje | Kiedy jest najwygodniejszy |
|---|---|---|---|
| Liczbowy | 1:50 000, 1:100, 2:1 | Szybko pokazuje proporcję między rysunkiem a rzeczywistością | W zadaniach matematycznych, na mapach i w rysunku technicznym |
| Mianowany | 1 cm - 500 m, 1 cm - 1 m | Ułatwia natychmiastowe przeliczenie bez dodatkowych kroków | W edukacji, na planach i w materiałach dla początkujących |
| Graficzny | Podziałka liniowa z odcinkami i podpisami | Można z niej korzystać nawet po zmianie rozmiaru wydruku | Gdy plik PDF może być powiększony, zmniejszony albo wydrukowany ponownie |
| Powiększający | 2:1, 5:1, 10:1 | Pozwala pokazać mały detal w czytelnej postaci | W rysunku technicznym, modelarstwie i projektowaniu elementów |
Najbardziej praktyczna różnica dotyczy właśnie podziałki graficznej. Jeśli ktoś zmieni rozmiar pliku, kreska i opis przesuną się razem z rysunkiem, więc odczyt pozostaje poprawny. Przy zapisie liczbowym nie mam tej ochrony automatycznie, dlatego w materiałach, które będą drukowane lub skalowane cyfrowo, wolę zawsze sprawdzić, czy obok podziałki liczbowej jest też graficzna. To prowadzi do kolejnej ważnej kwestii: co tak naprawdę oznacza większy albo mniejszy mianownik.

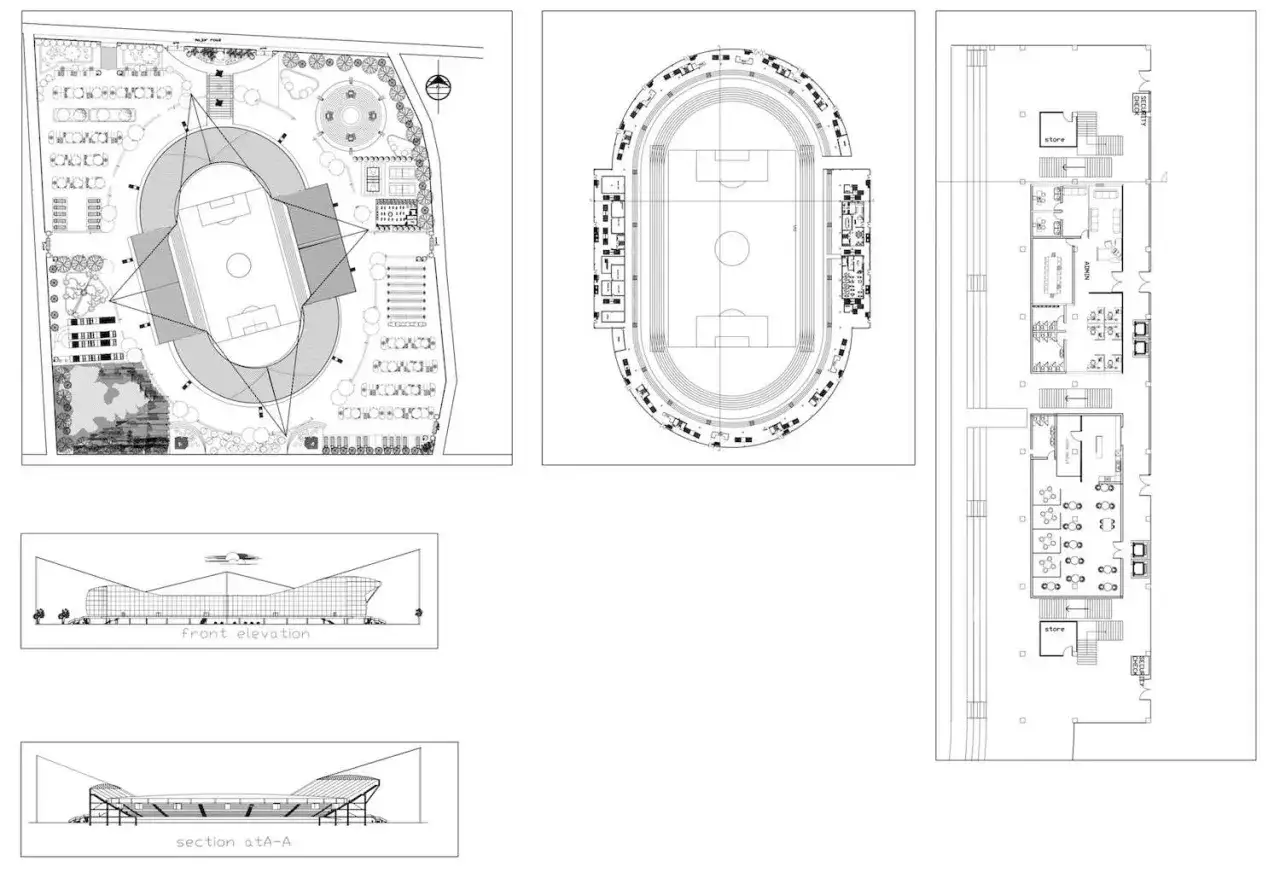

Dlaczego większy mianownik oznacza mniej szczegółów
W języku codziennym duży rozmiar kojarzy się z czymś większym, ale w kartografii i rysunku bywa odwrotnie. Im większy mianownik w zapisie 1:n, tym mocniej obiekt został pomniejszony, a więc na arkuszu zmieści się mniej detali. Mapa 1:10 000 pokazuje znacznie więcej szczegółów niż mapa 1:250 000, bo obszar został mniej „ściśnięty”.
To ważne nie tylko przy mapach, ale też przy planach i projektach. Na większej podziałce łatwiej odczytać przebieg ulic, ścieżek, ścian czy granic działek. Na mniejszej podziałce z kolei szybciej zorientuję się w dużym obszarze, ale drobne elementy znikają, bo rysunek musi pozostać czytelny. W praktyce oznacza to prosty kompromis: albo więcej szczegółów, albo szerszy zasięg - rzadko da się mieć jedno i drugie w pełnym zakresie.
Warto też pamiętać, że sam zapis nie gwarantuje dokładności. Dwie mapy o tym samym mianowniku mogą różnić się jakością, jeśli jedna została mocno uproszczona, a druga oparta na dokładniejszych danych. Z tego powodu nie traktuję podziałki jak magicznej obietnicy precyzji, tylko jak informację o tym, jak bardzo rzeczywistość została pomniejszona. Gdy długości są już jasne, trzeba jeszcze uważać na pola powierzchni, bo tu rachunek zmienia się szybciej, niż wielu uczniów się spodziewa.
Dlaczego pole powierzchni nie zmienia się tak samo
To jeden z najczęstszych momentów pomyłki. Jeśli długość zmniejsza się 100 razy, to pole nie zmniejsza się 100 razy, tylko 10 000 razy, bo pole liczę w dwóch kierunkach naraz. Innymi słowy: jeśli współczynnik pomniejszenia wynosi k, to obwody zmieniają się w skali k, a pola w skali k2.
Najłatwiej zobaczyć to na prostym przykładzie. W zapisie 1:100 1 cm na planie odpowiada 1 m w terenie, więc 1 cm2 na planie odpowiada 1 m2 w rzeczywistości. Przy 1:50 000 sprawa wygląda już inaczej: 1 cm to 500 m, więc 1 cm2 odpowiada 250 000 m2, czyli 25 ha. To dobry test na zrozumienie tematu, bo od razu pokazuje, że pola nie można liczyć tak samo jak odcinków.
Ja zwykle zwracam na to uwagę, gdy ktoś próbuje „na oko” przeliczyć powierzchnię działki, bo wtedy wynik bywa błędny o rząd wielkości. Jeśli ktoś ma w głowie tylko przelicznik długości, bardzo łatwo zgubi kwadrat zależności. Gdy już to działa, naturalnie przechodzi się do geometrii podobnych figur i trójkątów, bo tam ta sama logika pojawia się jeszcze wyraźniej.
Jak podobieństwo figur i trójkątów pomaga w zadaniach
W geometrii podziałka to w gruncie rzeczy szczególny przypadek podobieństwa. Dwie figury podobne mają te same kąty, a ich odpowiednie boki pozostają w stałym stosunku. To właśnie dlatego z jednego boku i jednego współczynnika da się odtworzyć resztę wymiarów. W trójkątach działa to wyjątkowo dobrze, bo podobieństwo trójkątów jest jednym z fundamentów wielu szkolnych zadań.
Praktyczny sens tego jest bardzo duży. Jeśli znam długość jednego boku w modelu, a wiem, że model jest wykonany w określonej proporcji, to mogę od razu policzyć rzeczywisty wymiar. Analogicznie działa to przy pomiarach pośrednich: gdy mam dwa podobne trójkąty, potrafię wyznaczyć niedostępną wysokość drzewa, szerokość rzeki albo odległość między obiektami, używając proporcji zamiast bezpośredniego mierzenia. W trygonometrii ten sam sposób myślenia jest szczególnie użyteczny, bo kąty i długości wzajemnie się tam uzupełniają.
Warto zapamiętać prostą konsekwencję: jeśli figura została powiększona dwa razy, to obwód też rośnie dwa razy, ale pole już cztery razy. To nie jest detal do zapamiętania „na później”, tylko podstawa do poprawnego liczenia w zadaniach z podobieństwem. Gdy to już jest poukładane, zostaje jeszcze obszar, w którym najwięcej osób popełnia błędy - same obliczenia i odczyt z mapy.
Najczęstsze błędy, które psują wynik
Najwięcej problemów nie bierze się z trudnej teorii, tylko z prostych niedopatrzeń. Ja zawsze sprawdzam te same punkty, bo właśnie tam najczęściej ginie poprawny wynik.
- Brak zamiany jednostek - centymetry i metry mieszane w jednym rachunku dają wynik pozornie poprawny, ale liczbowo błędny.
- Mylenie długości z polem - przelicznik liniowy nie działa dla powierzchni.
- Odwrócenie proporcji - w zapisie 1:n łatwo pomylić, co jest na rysunku, a co w rzeczywistości.
- Uleganie potocznemu znaczeniu słów - większy mianownik nie oznacza bardziej szczegółowego rysunku.
- Zbyt duże zaufanie do wydruku - jeśli plik został przeskalowany, zapis liczbowy może już nie odpowiadać rzeczywistości.
- Odczyt bez uwzględnienia uproszczeń - mapa lub plan mogą pomijać drobne elementy, więc wynik jest przybliżony, a nie idealny.
Najlepsza obrona przed tymi błędami jest prosta: najpierw zapis, potem jednostki, następnie rachunek i na końcu sens wyniku. Jeśli obliczenie mówi, że drzwi mają 7,5 metra szerokości, to wiem od razu, że w którymś miejscu pomyliłem przelicznik. Taka szybka kontrola ma większą wartość niż mechaniczne wpisanie liczb do wzoru. Na koniec zostaje jeszcze kilka praktycznych zasad, które oszczędzają czas i pomagają odróżnić wynik dobry od wyniku tylko „ładnie policzonego”.
Gdy wynik ma być wiarygodny, sprawdzam jeszcze trzy rzeczy
Jeśli mam użyć wyniku do nauki, projektu albo prostego planowania, nie kończę na samym przeliczeniu. Sprawdzam, czy źródło ma podziałkę graficzną, bo ona najlepiej broni się po wydruku; czy obiekt nie jest już uproszczony przez autora mapy lub planu; i czy użyta proporcja naprawdę dotyczy długości, a nie powierzchni. To trzy drobiazgi, które w praktyce robią największą różnicę.
W codziennej pracy pomaga mi też prosta zasada wyboru materiału: gdy potrzebuję szczegółów, wybieram zapis z mniejszym mianownikiem, a gdy chcę ogólnego obrazu terenu, korzystam z mniejszej podziałki. Przy planach wnętrz i rysunkach technicznych warto pilnować, czy dany element nie został pokazany w powiększeniu, bo wtedy trzeba liczyć odwrotnie niż na mapie. Dzięki temu łatwiej uniknąć pomyłki, która z pozoru wygląda drobno, ale potrafi całkowicie zepsuć rezultat.
Jeśli dobrze rozumiesz ten mechanizm, łatwiej czytasz mapy, rozwiązujesz zadania z geometrii i szybciej wychwytujesz błędy w obliczeniach. Właśnie w tym tkwi praktyczna wartość tej wiedzy: nie chodzi o sam zapis 1:n, tylko o umiejętność przełożenia go na realny wymiar, pole i sensowny wniosek.
