Łamana to jedna z tych figur, które wydają się proste, dopóki nie trzeba ich precyzyjnie nazwać, narysować albo policzyć ich długości. W tym artykule wyjaśniam, z czego się składa taka linia, jakie ma odmiany, jak odróżnić ją od innych figur i gdzie pojawia się w zadaniach z geometrii oraz trygonometrii. Dorzucam też przykłady i typowe pułapki, bo właśnie tam najczęściej pojawiają się błędy.
Najważniejsze zasady, które pozwalają szybko rozpoznać taką linię
- Składa się z odcinków połączonych końcami, a punkty połączenia nazywa się wierzchołkami.
- Jej długość to suma długości wszystkich odcinków, a nie odległość między punktami skrajnymi.
- W szkolnych zadaniach najczęściej spotyka się wersję otwartą, zamkniętą i samoprzecinającą.
- Wersja zamknięta ma znaczenie przy wielokątach i trójkątach.
- Najczęstszy błąd to pominięcie jednego odcinka albo policzenie punktów zamiast boków.
Czym jest linia z odcinków i jak ją rozpoznać
Najprościej ujmuję to tak: mamy kilka odcinków, które łączą się końcami jeden po drugim. Każdy taki odcinek jest bokiem figury, a miejsca ich połączenia to wierzchołki. Jeśli w zadaniu widzę rysunek przypominający zygzak, drogę z zakrętami albo obrys wielokąta, pierwsze pytanie brzmi właśnie: czy to na pewno linia z odcinków?
W szkolnej geometrii ważne są dwie cechy. Po pierwsze, odcinki muszą tworzyć ciąg, czyli koniec jednego jest początkiem następnego. Po drugie, jeśli dwa sąsiednie odcinki leżą na jednej prostej, to z praktycznego punktu widzenia nic się nie „łamie” i rysunek traci sens jako osobna figura. Dlatego na lekcjach zwykle zwraca się uwagę nie tylko na to, że odcinki się stykają, lecz także na zmianę kierunku.
To rozróżnienie przydaje się później przy zadaniach z wielokątami i kątami, więc od razu przechodzę do odmian, które najczęściej pojawiają się w szkole.

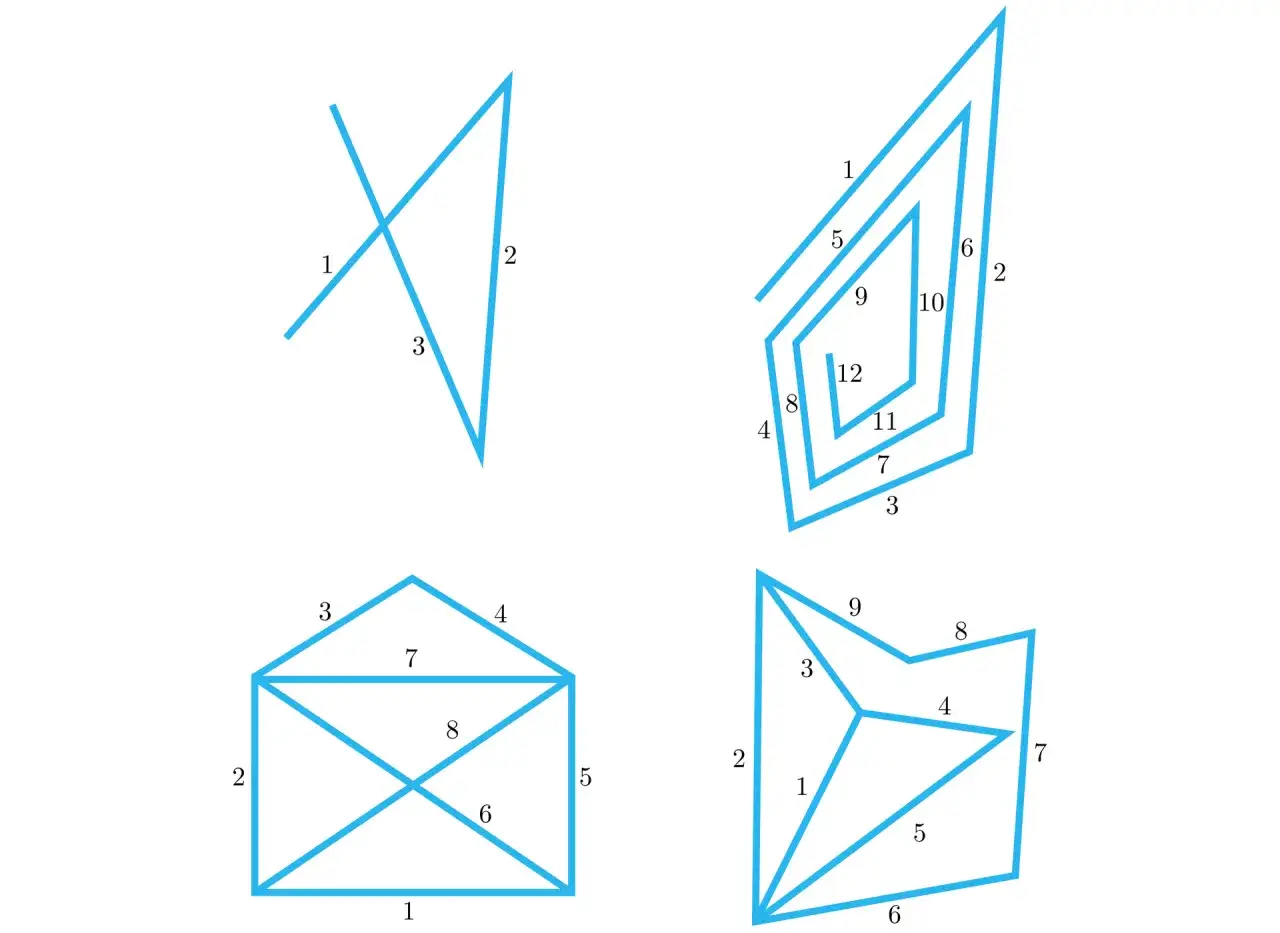

Rodzaje, które najczęściej pojawiają się na lekcjach
Nie każda taka linia zachowuje się tak samo. W praktyce szkolnej najlepiej rozróżniać trzy odmiany, bo to one decydują o tym, jak odczytujesz rysunek i jakie własności możesz wykorzystać.
| Rodzaj | Cecha rozpoznawcza | Co z niej wynika |
|---|---|---|
| Otwarta | Początek i koniec nie są połączone | Nie tworzy figury zamkniętej, więc nie ma obwodu w sensie wielokąta |
| Zamknięta | Ostatni punkt łączy się z pierwszym | Może wyznaczać wielokąt, np. trójkąt, czworokąt lub pięciokąt |
| Samoprzecinająca się | Niektóre odcinki przecinają się w punktach innych niż wierzchołki | Wymaga ostrożności przy liczeniu i interpretacji rysunku |
| Zwyczajna | Żadne odcinki nie przecinają się poza wspólnymi końcami | To najwygodniejszy model w zadaniach szkolnych |
Warto zapamiętać jedno: dla ucznia najważniejsza jest nie nazwa „na wyrost”, lecz to, czy rysunek jest otwarty, zamknięty i czy da się go czytać bez niepotrzebnych przecięć. Właśnie od tego zależy, czy później poprawnie policzysz boki i kąty.
Skoro forma jest już jasna, czas na rzecz najbardziej praktyczną: długość takiej figury.
Jak obliczyć długość takiej figury
Tu reguła jest zaskakująco prosta: dodaję długości wszystkich odcinków. Jeżeli figura składa się z trzech fragmentów o długościach 3 cm, 4,5 cm i 2 cm, to jej długość wynosi 9,5 cm. Nie odejmuję niczego, nie liczę przekątnych i nie zastępuję wyniku odległością między końcami.
W zadaniach z współrzędnymi sprawa wygląda podobnie, tylko najpierw trzeba policzyć długość każdego odcinka osobno. Najczęściej używa się wzoru na odległość punktów w układzie współrzędnych, a dopiero potem sumuje wyniki. To miejsce, w którym trygonometria i geometria bardzo się przenikają: jeśli segmenty leżą pod kątem, długość odczytuję z danych o bokach lub współrzędnych, a nie „na oko”.
Pomaga mi też prosta zasada kontrolna: jeśli końce figury nie leżą na jednej prostej, to droga po odcinkach jest zazwyczaj dłuższa niż prosty odcinek łączący skrajne punkty. To dobra intuicja do sprawdzania wyniku, choć nie zastępuje obliczeń.
Żeby nie mieszać pojęć, poniżej porządkuję najczęstsze sytuacje, z którymi spotyka się uczeń.
| Sytuacja | Jak liczyć | Na co uważać |
|---|---|---|
| Dane są długości boków | Sumuję wszystkie odcinki | Nie pomijam żadnego fragmentu na załamaniach |
| Dane są współrzędne wierzchołków | Wyznaczam długość każdego odcinka osobno | Nie mylę kolejności punktów |
| Rysunek zamknięty | Traktuję każdy bok jak osobny odcinek | Nie liczę tylko „widocznych” boków, bo ostatni też się wlicza |
| Rysunek w zadaniu tekstowym | Najpierw rozpisuję kolejne odcinki | Sprawdzam, czy opis nie zawiera dodatkowego segmentu pomocniczego |
Od liczenia długości bardzo łatwo przejść do figur zamkniętych, bo właśnie tam łamana zaczyna pełnić rolę obrysu całej figury.
Gdzie spotykam ją w geometrii i trygonometrii
Najczęściej widać ją w wielokątach. Trójkąt, czworokąt czy pięciokąt to w praktyce figura ograniczona przez odpowiednio trzy, cztery lub pięć odcinków. Gdy uczniowie rozumieją, że obwód wielokąta to po prostu suma boków, łatwiej im później poradzić sobie z bardziej złożonymi rysunkami.
Trygonometria wchodzi do gry wtedy, gdy same długości boków nie wystarczają. Jeśli znamy kąty i część boków, możemy sięgać po zależności z trójkąta, na przykład po twierdzenie sinusów albo cosinusów. Wtedy zamknięta linia z trzech odcinków nie jest już tylko „rysunkiem”, ale bazą do obliczeń, które pozwalają wyznaczyć brakujący bok albo kąt.
To właśnie dlatego w zadaniach szkolnych tak często łączy się geometrię z trygonometrią. Jeden temat dostarcza figury, drugi daje narzędzia do jej policzenia. Dla mnie to dobry moment, żeby pokazać, jak takie zadania opisywać i rysować bez chaosu.
Przykładowo:
- droga na planie miasta może być opisana jako ciąg prostych odcinków;
- obrys dachu albo ogrodu bywa przedstawiany jako figura zamknięta;
- w zadaniu z trójkątem każdy bok jest osobnym odcinkiem, ale całość nadal tworzy jedną zamkniętą strukturę.
W każdym z tych przypadków kluczowe jest to samo: rozpoznać, które odcinki są częścią tej samej figury i jak je od siebie odróżnić.
Żeby nie zgubić się przy rysunku, dobrze jest trzymać się prostego schematu, który stosuję też w zadaniach na sprawdzianie.
Jak narysować i opisać ją poprawnie w zadaniu
Najpierw zaznaczam kolejne punkty w odpowiedniej kolejności. Potem łączę je odcinkami tak, by koniec jednego był początkiem następnego. Jeśli figura ma być zamknięta, wracam ostatnim odcinkiem do punktu startowego. Brzmi banalnie, ale właśnie na tym etapie najczęściej pojawia się bałagan w oznaczeniach.
Gdy rysunek ma służyć do rozwiązania zadania, zapisuję kolejność wierzchołków, bo ona decyduje o tym, które odcinki są sąsiadujące. Na przykład zapis A-B-C-D oznacza, że łączę A z B, potem B z C, a następnie C z D. Taki porządek pomaga uniknąć pomyłek, zwłaszcza gdy trzeba później policzyć długość albo wskazać kąty przy wierzchołkach.
W praktyce dobrze działa jeszcze jedna kontrola: sprawdzam, czy każdy odcinek ma dokładnie dwa końce, czy żaden punkt nie został pominięty i czy ostatni fragment naprawdę domyka albo kończy rysunek tak, jak chciał autor zadania. Dzięki temu nie trzeba później zgadywać, co było „intencją” rysunku.
To prowadzi do ostatniego problemu, który uczniowie mylą najczęściej: błędów w samym odczycie figury.
Najczęstsze błędy uczniów i jak ich uniknąć
Najczęstszy błąd, który widzę, to liczenie punktów zamiast odcinków. Jeśli figura ma cztery wierzchołki, to nie znaczy jeszcze, że ma cztery „części” w takim samym sensie w każdym zadaniu. Trzeba sprawdzić, czy jest otwarta, czy zamknięta, i dopiero wtedy policzyć właściwe elementy.
Drugi problem to pomijanie ostatniego odcinka przy figurze zamkniętej. Uczeń widzi trzy boki trójkąta, ale w zapisie uwzględnia tylko dwa, bo skupia się na „widocznych” fragmentach rysunku. Ja zawsze radzę: najpierw zaznacz kolejność punktów, a dopiero potem licz boki. To zmniejsza ryzyko przeoczenia któregoś fragmentu.
Trzecia pułapka dotyczy rysunków, w których dwa odcinki leżą na jednej prostej. Wtedy łatwo uznać, że mamy zmianę kierunku, choć w rzeczywistości figura zachowuje się jak jeden dłuższy odcinek. Jeśli zadanie wymaga precyzji, trzeba sprawdzić, czy rzeczywiście następuje „załamanie” linii, czy tylko połączenie dwóch współliniowych fragmentów.
Na końcu dorzucam jeszcze praktyczną kontrolę, którą polecam każdemu uczniowi:
- sprawdź, ile jest odcinków, a nie punktów;
- ustal, czy figura jest otwarta, czy zamknięta;
- zapisz kolejność wierzchołków;
- policz długość każdego fragmentu osobno;
- na końcu porównaj wynik z rysunkiem i zdrowym rozsądkiem.
Jeśli te pięć kroków staje się nawykiem, zadania z geometrii zaczynają być dużo mniej podatne na przypadkowe pomyłki.
Co warto umieć bez wahania na sprawdzianie z geometrii
Na końcu zostawiam sobie krótką checklistę, bo ona najlepiej porządkuje temat. Po pierwsze, trzeba umieć rozpoznać, z jakich odcinków składa się figura i gdzie są jej wierzchołki. Po drugie, warto wiedzieć, kiedy linia jest otwarta, a kiedy zamknięta. Po trzecie, dobrze jest pamiętać, że długość oblicza się przez sumowanie kolejnych fragmentów, a nie przez zgadywanie odległości „po skosie”.
Jeśli ktoś chce pójść krok dalej, powinien połączyć to z wielokątami i trójkątami. Wtedy z jednego prostego pojęcia robi się naprawdę użyteczne narzędzie do rozwiązywania zadań, także tych z trygonometrii. I właśnie o to chodzi w tym temacie: nie tylko rozpoznać figurę, ale umieć na niej pracować.
Gdy to opanujesz, większość szkolnych rysunków przestaje być zagadką, a zaczyna być po prostu dobrze opisanym układem odcinków.
