W tym tekście wyjaśniam, czym jest graf, jak czytać jego elementy i dlaczego to pojęcie pojawia się nie tylko w teorii, ale też w zadaniach z algebry oraz funkcji. Pokazuję różnicę między strukturą grafową a wykresem funkcji, a także podaję proste przykłady, które pomagają szybko złapać sens tematu. To jeden z tych działów matematyki, w których dobrze zrozumiana definicja od razu ułatwia rachunki.
Najważniejsze rzeczy o strukturze grafowej w jednym miejscu
- Wierzchołki to punkty modelu, a krawędzie pokazują połączenia między nimi.
- Najpierw sprawdzam, czy opis dotyczy układu prostego, skierowanego, ważonego czy dwudzielnego.
- W zadaniach szkolnych przydają się zwłaszcza stopień wierzchołka, ścieżka, cykl i spójność.
- W algebrze i funkcjach ten sam schemat pomaga zamieniać opis słowny na zapis formalny.
- Najczęstszy błąd to mylenie struktury grafowej z wykresem funkcji.

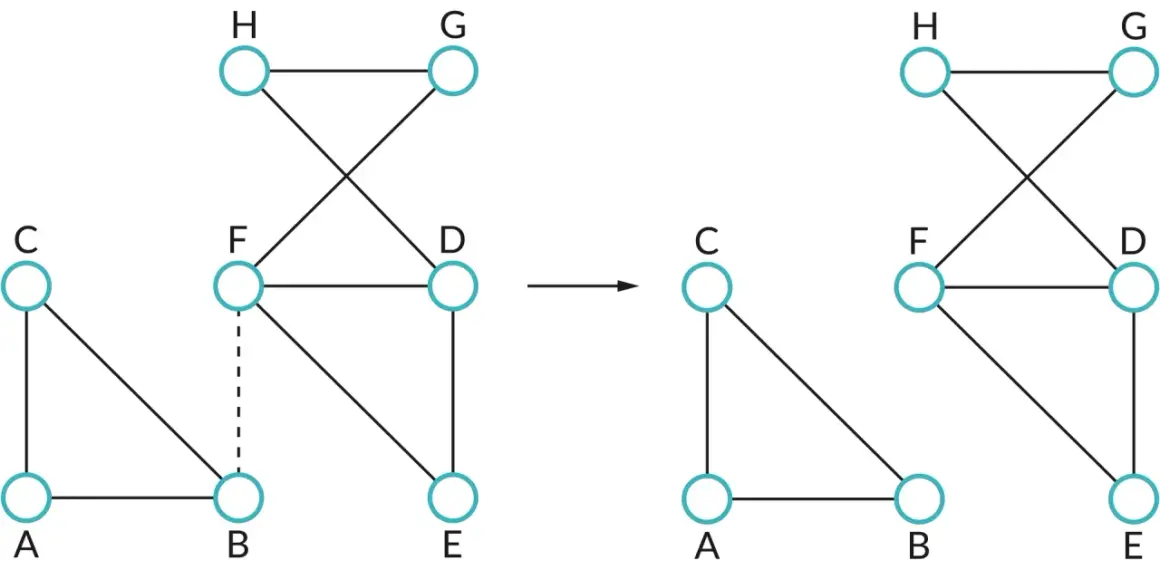

Jak czytać wierzchołki, krawędzie i stopnie
Najprostszy zapis to para G = (V, E), gdzie V oznacza zbiór wierzchołków, a E zbiór krawędzi. Ja zwykle proszę, żeby najpierw dopisać, które elementy są punktami, a które połączeniami, bo wtedy cała reszta staje się mechaniczna, a nie intuicyjna tylko „na oko”.
W praktyce warto od razu rozpoznać kilka podstawowych pojęć: sąsiednie wierzchołki to takie, które łączy krawędź, wierzchołek izolowany nie ma żadnych połączeń, a stopień wierzchołka mówi, ile krawędzi do niego przylega. W strukturze nieskierowanej suma stopni wszystkich wierzchołków jest równa 2m, gdzie m to liczba krawędzi. To bardzo wygodny test kontrolny: jeśli suma stopni wyjdzie nieparzysta, coś w zapisie jest nie tak.
Na przykład w układzie z trzema krawędziami suma stopni musi wynosić 6. Jeśli jeden wierzchołek ma stopień 2, drugi 2, a trzeci 1, to już widać problem, bo brakuje jeszcze jednego stopnia. Taki drobiazg często pozwala wyłapać błąd szybciej niż samo rysowanie.
Kiedy opanujesz ten poziom, sensownie jest przejść do odmian struktury, bo to właśnie one decydują o tym, jakie reguły wolno zastosować dalej.

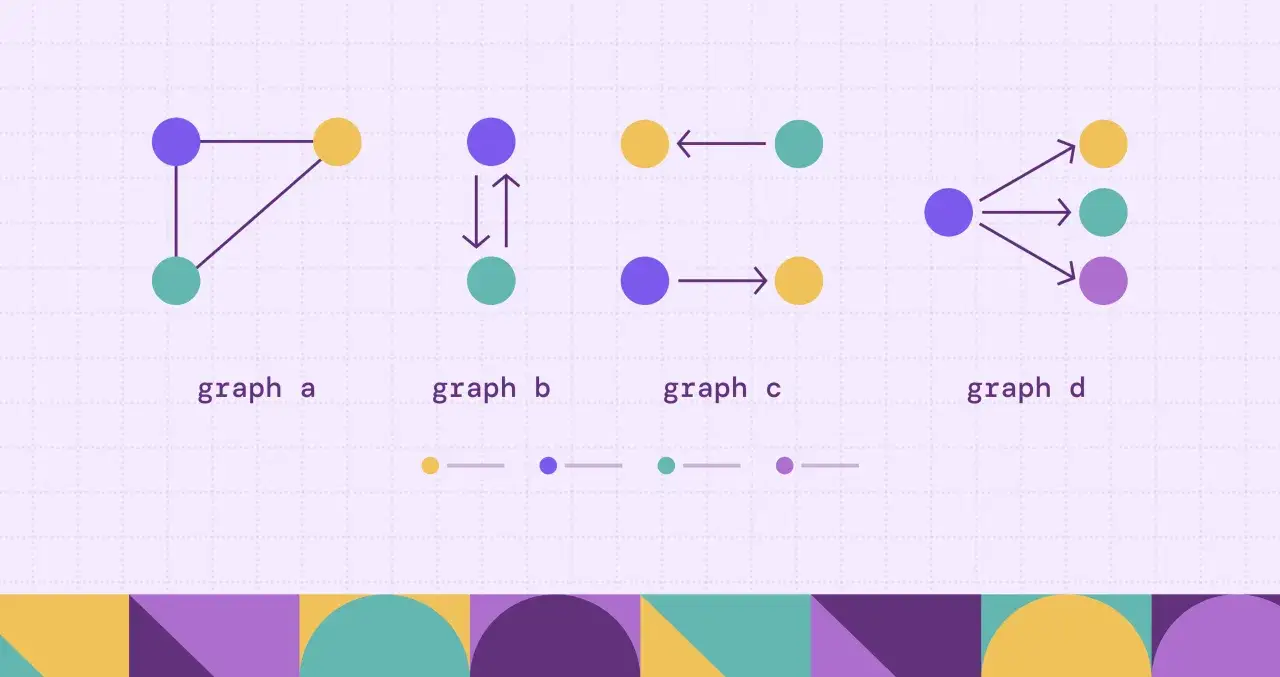

Najważniejsze odmiany, które pojawiają się w zadaniach
W zadaniach szkolnych nie chodzi zwykle o wszystkie możliwe wersje teorii grafów, tylko o kilka modeli, które naprawdę zmieniają sposób liczenia. Dobrze jest je rozpoznawać od razu, bo inaczej można bez sensu użyć wzoru z nie tego typu struktury.
| Odmiana | Cecha charakterystyczna | Po co ją znać |
|---|---|---|
| Prosta | Brak pętli i wielokrotnych połączeń między tą samą parą wierzchołków. | To najczęstszy model w szkolnych zadaniach. |
| Skierowana | Każde połączenie ma kierunek. | Przydatna, gdy relacja nie jest symetryczna. |
| Ważona | Krawędź ma przypisaną liczbę, czyli wagę. | Pomaga opisywać odległość, koszt albo czas. |
| Pełna | Każda para wierzchołków jest połączona. | Ułatwia liczenie liczby połączeń i porównywanie modeli. |
| Dwudzielna | Wierzchołki da się podzielić na dwa rozłączne zbiory bez połączeń wewnątrz tych zbiorów. | Przydaje się przy zadaniach o przyporządkowaniach i parzystości. |
| Drzewo | Jest spójne i nie zawiera cykli. | Dobrze opisuje hierarchie i zależności bez pętli. |
W strukturze prostej o n wierzchołkach maksymalna liczba krawędzi wynosi n(n-1)/2. To bardzo użyteczny wzór, bo pozwala od razu sprawdzić, czy podany rysunek albo opis są w ogóle możliwe. Gdy liczby się nie zgadzają, nie ma sensu dalej liczyć, trzeba wrócić do założeń.
Po takim przeglądzie łatwiej przejść do algebry i funkcji, bo tam ten sam język połączeń bywa używany do opisu zależności, tylko w innej formie.
Jak łączyć teorię grafów z algebrą i funkcjami
To miejsce, w którym wiele osób się potyka. W algebrze i funkcjach nie zawsze chodzi o rysunek na układzie współrzędnych, bo czasem ważniejsze jest samo przyporządkowanie między elementami zbiorów. Ja zwykle zaznaczam jedno: jeśli zadanie mówi o tym, co z czym się łączy, przekształca albo odpowiada sobie nawzajem, to myślenie grafowe często upraszcza całą sytuację.
W funkcjach szczególnie przydaje się rozróżnienie między diagramem przyporządkowań a wykresem. Diagram pokazuje, który argument trafia do jakiej wartości, a wykres opisuje zależność na płaszczyźnie. To nie są te same obiekty, choć na pierwszy rzut oka uczniowie często traktują je jak jedno i to samo.
| Cecha | Struktura grafowa | Wykres funkcji |
|---|---|---|
| Co opisuje | Połączenia między obiektami | Zależność liczbową między argumentem i wartością |
| Jak wygląda | Wierzchołki i krawędzie | Punkty w układzie współrzędnych |
| Co sprawdzam najpierw | Rodzaj połączeń, kierunek, wagę, spójność | Dziedzinę, zbiór wartości, monotoniczność, miejsca zerowe |
| Typowe pytanie | Jakie wierzchołki są połączone i ile ich jest? | Jak zmienia się wartość funkcji dla danego argumentu? |
Jeśli zadanie wygląda „algebraicznie”, ale w treści pojawia się zależność między obiektami, często warto najpierw rozpisać ją jako relację, a dopiero potem przejść do wzorów. Taki porządek oszczędza nerwów, zwłaszcza wtedy, gdy trzeba sprawdzić kilka warunków naraz. Następny krok jest już czysto praktyczny: trzeba wiedzieć, jak rozwiązywać takie zadania bez gubienia danych.
Jak rozwiązywać zadania krok po kroku
Ja najczęściej pracuję według tego samego schematu, bo on dobrze działa zarówno przy prostych ćwiczeniach, jak i przy zadaniach tekstowych.
- Oznacz elementy. Zapisz, co jest wierzchołkiem, a co połączeniem.
- Sprawdź typ modelu. Zdecyduj, czy układ jest prosty, skierowany, ważony, dwudzielny czy jeszcze inny.
- Policz podstawowe wielkości. Zwróć uwagę na stopnie, liczbę krawędzi, ścieżki, cykle i spójność.
- Przetłumacz opis na zapis formalny. W algebrze oznacza to zwykle równania, nierówności albo macierz sąsiedztwa.
- Sprawdź wynik kontrolnie. Porównaj go z warunkami zadania, żeby wyłapać sprzeczności.
Przykład jest prosty, ale bardzo dobry do ćwiczenia. Mamy wierzchołki A, B, C, D oraz krawędzie AB, AC, BD. Wtedy stopnie wynoszą odpowiednio: deg(A)=2, deg(B)=2, deg(C)=1, deg(D)=1. Suma stopni to 6, więc zgadza się z regułą 2m, bo krawędzi są trzy. Taki rachunek pokazuje, że rysunek jest spójny logicznie, zanim zaczniesz cokolwiek dalej interpretować.
Jeśli w zadaniu pojawia się tabela, opis słowny albo zależność między zbiorami, ja zawsze najpierw zamieniam to na prosty schemat. Dopiero potem wchodzę w wzory, bo inaczej łatwo policzyć dobrze coś, co zostało źle odczytane. A to prowadzi prosto do najczęstszych pomyłek.
Najczęstsze błędy przy zadaniach z grafami
W praktyce błędy nie wynikają z trudnej teorii, tylko z pośpiechu i pomylenia definicji. Na lekcjach widzę to bardzo regularnie, więc warto od razu pilnować kilku rzeczy.
- Mylenie wykresu funkcji z modelem połączeń. Wykres pokazuje punkty w układzie współrzędnych, a struktura grafowa pokazuje relacje między elementami.
- Ignorowanie kierunku. W układzie skierowanym nie każde połączenie działa w obie strony, więc trzeba czytać strzałki dokładnie.
- Pomijanie wagi krawędzi. Jeśli w zadaniu pojawia się liczba przy połączeniu, zwykle ma ona znaczenie i nie wolno jej traktować jako ozdobnika.
- Liczenie stopnia bez sprawdzenia typu modelu. W prostych układach reguła jest prosta, ale przy nietypowych założeniach trzeba uważać na pętle i powtórzenia.
- Brak kontroli końcowej. Suma stopni, liczba krawędzi i warunki spójności powinny dać ten sam obraz, inaczej odpowiedź jest podejrzana.
Ja zwykle proszę, żeby na końcu odpowiedzi uczeń zadał sobie jedno pytanie: czy mój wynik naprawdę pasuje do opisu? To brzmi banalnie, ale bardzo często właśnie ta jedna kontrola ratuje cały punktowany fragment rozwiązania. Kiedy ten nawyk się utrwali, temat przestaje być zbiorem definicji, a staje się narzędziem do sprawdzania poprawności.
Jeśli mam wskazać jedną rzecz, którą warto zapamiętać na dłużej, to powiedziałbym tak: najpierw czytaj strukturę, potem licz. W matematyce ten porządek jest ważniejszy niż samo tempo rozwiązywania zadań, bo dobrze rozpoznany model prowadzi do prostszego rachunku i mniejszej liczby pomyłek.
Co zapamiętać, żeby model naprawdę pomagał w matematyce
W codziennej pracy z uczniami widzę, że największy postęp pojawia się wtedy, gdy ktoś zaczyna traktować teorię grafów jak sposób porządkowania informacji, a nie jak osobny, odizolowany dział. To podejście pomaga zarówno przy zadaniach z algebry, jak i przy tematach związanych z funkcjami.
- Zawsze zaczynaj od rozpoznania elementów i relacji między nimi.
- Ustal, czy potrzebujesz opisu skierowanego, ważonego, dwudzielnego czy prostego.
- Sprawdzaj zgodność danych przez sumę stopni i liczbę połączeń.
- Nie myl przyporządkowania z wykresem na osi liczbowej.
- Gdy pojawia się opis słowny, zamieniaj go na schemat zanim przejdziesz do wzorów.
Jeżeli ćwiczysz ten sposób myślenia regularnie, pojęcia z algebry i funkcji zaczynają układać się w czytelniejszy system. Właśnie wtedy widać, że dobrze rozumiana struktura grafowa nie jest ciekawostką, tylko praktycznym narzędziem do rozwiązywania zadań.
