W analizie wektorowej ten operator mówi, czy pole „rozchodzi się” z punktu, czy do niego spływa. To jedno z tych pojęć, które na początku wyglądają technicznie, ale po kilku przykładach stają się bardzo intuicyjne. W tym tekście wyjaśniam definicję, wzór, sposób liczenia oraz to, jak odczytywać wynik bez zgadywania.
Najważniejsze rzeczy, które warto mieć pod ręką
- Opisuje lokalny bilans wypływu i dopływu w polu wektorowym.
- W układzie kartezjańskim liczy się go jako sumę odpowiednich pochodnych cząstkowych.
- Wynik dodatni zwykle oznacza źródło, ujemny ujście, a zero brak lokalnej przewagi wypływu nad wpływem.
- Najłatwiej zrozumieć go na prostych polach w 2D i 3D.
- W zadaniach pojawia się często przy przepływie płynów, polach sił i twierdzeniu Gaussa-Ostrogradskiego.
Na czym polega to pojęcie w polu wektorowym
Najprościej ujmując, pole wektorowe przypisuje w każdym punkcie przestrzeni wektor, czyli strzałkę z kierunkiem i zwrotem. Ten operator zamienia takie pole na wielkość skalarną, która opisuje, czy w pobliżu danego punktu „więcej wychodzi, niż wchodzi”, czy odwrotnie. Ja zwykle tłumaczę to tak: bierzesz bardzo mały obszar i sprawdzasz jego lokalny bilans przepływu.
Jeśli z małej okolicy coś rozchodzi się na zewnątrz, wynik jest dodatni. Jeśli wszystko jakby się zbiega do środka, wynik będzie ujemny. Gdy napływ i odpływ się równoważą, dostajesz wartość zerową. To ważne, bo chodzi o zjawisko lokalne, a nie o ogólny obraz całego wykresu. Gdy ten sens jest już jasny, najprościej przejść do samego liczenia.
Jak liczyć je krok po kroku
W kartezjańskim układzie współrzędnych najczęściej pracuje się z polem F(x, y, z) = (P(x, y, z), Q(x, y, z), R(x, y, z)). Wtedy wzór jest krótki: div F = ∂P/∂x + ∂Q/∂y + ∂R/∂z. Dla pola dwuwymiarowego zapis jest analogiczny, tylko bez trzeciego składnika: div F = ∂P/∂x + ∂Q/∂y.
Ja polecam liczyć to zawsze w tej samej kolejności, bo wtedy łatwo uniknąć chaosu.
- Wypisz składowe pola zgodnie z osiami.
- Policz pochodną pierwszej składowej po zmiennej x, drugiej po y, trzeciej po z.
- Zsumuj otrzymane wyniki.
- Uprość zapis i sprawdź, czy wynik jest stały, czy zależy od położenia.

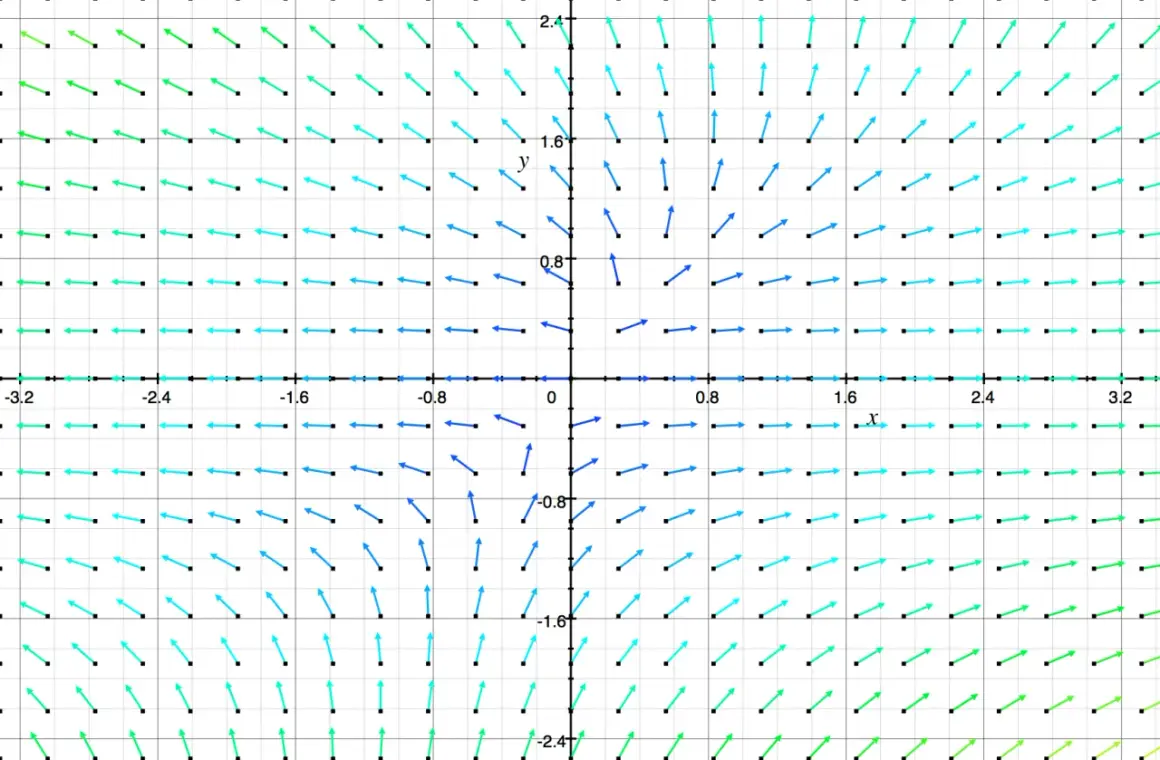

Przykład pierwszy: F(x, y) = (x, y). Tu dostajemy ∂x/∂x = 1 i ∂y/∂y = 1, więc wynik to 2. To klasyczny obraz pola „rozszerzającego się” od środka. Przykład drugi: F(x, y) = (x, -y). Pochodne dają 1 i -1, więc suma wynosi 0. Pole może wyglądać dynamicznie, ale lokalnie nie ma przewagi wypływu nad wpływem.
W trójwymiarze dobrze działa też przykład F(x, y, z) = (-x, -y, -z). Każda pochodna daje -1, więc całość to -3. Taki wynik pasuje do obrazu „ujścia”, czyli punktu, do którego pole się zbiega. Sama procedura obliczeń jest prosta, ale najwięcej daje właściwe odczytanie wyniku, więc teraz przechodzę do interpretacji.
Jak odczytać wynik bez zgadywania
Wartość tego operatora nie jest „ładną liczbą z obrazka”, tylko lokalnym opisem zachowania pola. Dodatni wynik nie oznacza po prostu, że wszystkie strzałki są długie albo że wszystko jest skierowane na zewnątrz. Liczy się zmiana składowych w pobliżu punktu. To subtelna różnica, ale właśnie ona ratuje przed wieloma błędami.
| Wynik | Znaczenie | Jak to sobie wyobrazić |
|---|---|---|
| Dodatni | Przewaga wypływu nad dopływem | Źródło, z którego pole „rozszerza się” na zewnątrz |
| Zero | Brak lokalnej nierównowagi przepływu | To, co wpływa, mniej więcej tyle samo wypływa |
| Ujemny | Przewaga dopływu nad wypływem | Ujście albo punkt, do którego pole się zbiega |
W praktyce szczególnie przydatne jest myślenie o małym „pudełku” postawionym w polu. Jeśli przez jego powierzchnię bardziej wypływa niż wpływa, wynik rośnie. Jeśli więcej wpływa niż wypływa, wynik spada. Takie podejście jest dużo pewniejsze niż patrzenie wyłącznie na rysunek. A gdy już umiesz odczytać wynik, warto zobaczyć, gdzie ten aparat matematyczny naprawdę się przydaje.
Gdzie ten operator pojawia się w praktyce
Najbardziej naturalne zastosowanie to przepływ płynów. Jeśli opisujesz ruch wody, powietrza albo innego medium, ten operator pokazuje, czy w danym miejscu ciecz „znika” z okolicy, „pojawia się” w niej, czy zachowuje lokalną równowagę. W fizyce to jedno z podstawowych narzędzi do opisu źródeł i ujść w polu prędkości.
Drugim ważnym obszarem jest elektromagnetyzm. Tam sprawdza się, czy pole ma źródła, czy jest bezźródłowe, czyli czy jego lokalny bilans jest równy zero. W polskich kursach analizy wektorowej pojawia się to także przy twierdzeniu Gaussa-Ostrogradskiego, które łączy lokalny opis pola z jego zachowaniem na brzegu obszaru. To dobry przykład tego, że mały rachunek w punkcie może prowadzić do dużych wniosków o całym obszarze.
Jeśli uczysz się tego po raz pierwszy, dobrze jest łączyć rachunek z prostymi przykładami geometrycznymi. Tu właśnie pomagają umiejętności osadzania wektora w układzie współrzędnych, bo bez tego łatwo zgubić sens składowych. I właśnie na takim etapie najczęściej pojawiają się typowe pomyłki, więc warto je od razu nazwać.
Najczęstsze pomyłki przy obliczeniach
Przy tym temacie widzę zwykle kilka powtarzających się błędów. Nie są spektakularne, ale potrafią całkowicie zmienić wynik.
- Mieszanie zmiennych, czyli liczenie pochodnej składowej po złej osi.
- Zapominanie o trzecim składniku w 3D albo dopisywanie go tam, gdzie pracuje się w 2D.
- Traktowanie każdej składowej jak niezależnej liczby, zamiast pilnowania jej związku z konkretną osią.
- Ocenianie wyniku wyłącznie „na oko” z wykresu, bez rachunku.
- Mylenie tego operatora z gradientem albo z rotacją.

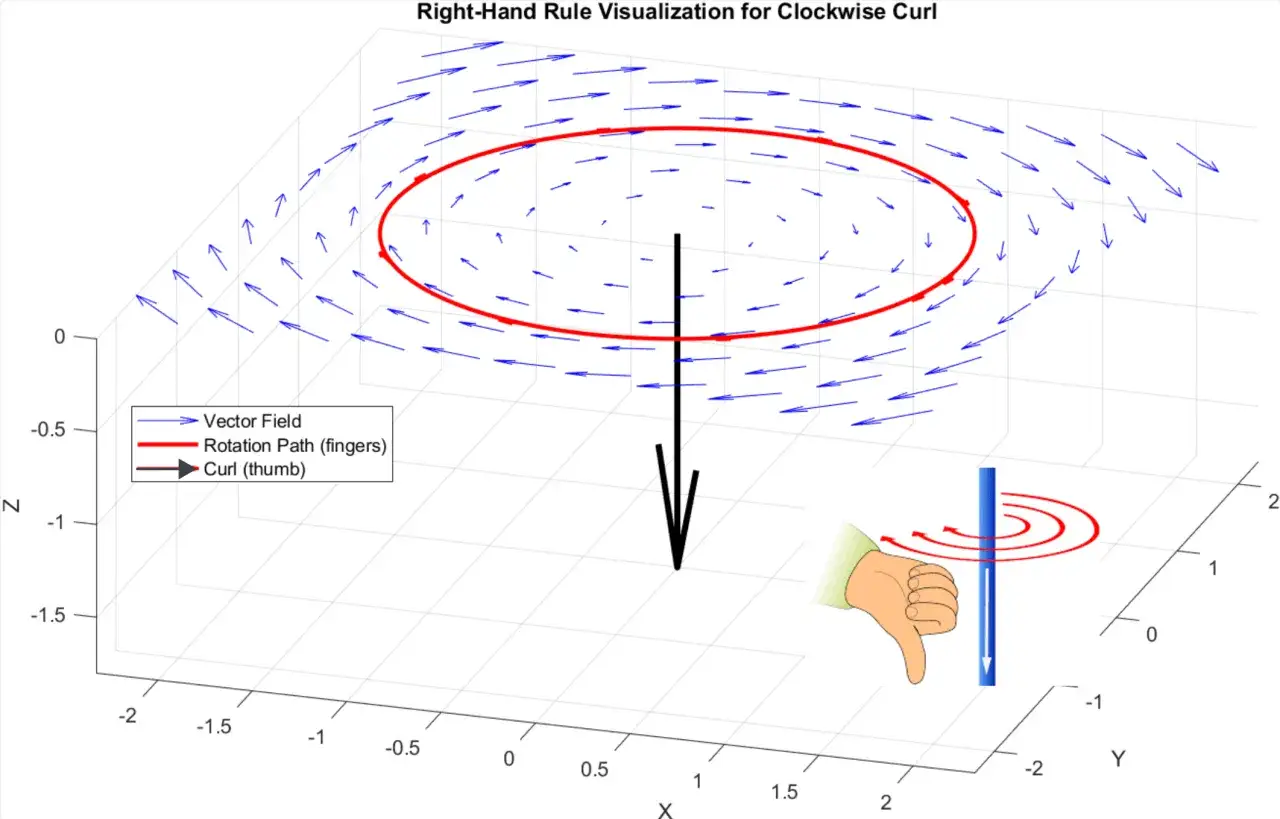

To ostatnie mylenie jest bardzo częste, więc porządkuję je w prosty sposób: gradient przechodzi od funkcji skalarnej do wektora i pokazuje kierunek najszybszego wzrostu; ten operator przechodzi od pola wektorowego do skalara i mówi o źródłach oraz ujściach; rotacja z kolei opisuje lokalne wirowanie pola. Jeśli umiesz odróżnić te trzy operacje, połowa problemów znika jeszcze przed obliczeniami.
W praktyce pomaga mi jedna zasada: zanim zaczniesz liczyć, odpowiedz sobie, co jest danym wejściem i co ma być wynikiem. Skalar, wektor, czy znowu skalar? To proste pytanie często oszczędza więcej czasu niż samo pamięciowe uczenie wzoru. Na końcu zostaje już tylko przełożenie tego na sensowną naukę.
Jak ćwiczyć ten temat, żeby naprawdę go zrozumieć
Jeśli chcesz opanować to pojęcie bez mechanicznego wkuwania, zaczynaj od bardzo prostych pól. Najpierw 2D, potem 3D, dopiero później trudniejsze przykłady z parametrami. Dobrze działa też własna checklista: najpierw zapis pola, potem pochodne cząstkowe, na końcu interpretacja znaku. Taki porządek daje najlepsze efekty, bo łączy rachunek z intuicją.
Na portalu o trygonometrii szczególnie dobrze zagrają ćwiczenia z układem współrzędnych, rozkładem wektora na składowe i odczytywaniem kierunków. Gdy połączysz to z prostymi przykładami pola wektorowego, ten dział przestaje być abstrakcyjny. Zostaje konkret: co liczę, po co to liczę i co wynik mówi o zachowaniu pola.Jeśli mam wskazać jedną rzecz, którą naprawdę warto zapamiętać, to tę: najpierw rozumiesz lokalny sens pola, potem dopiero liczysz pochodne. W tej kolejności nauka idzie szybciej, a błędy pojawiają się dużo rzadziej.
